Mini-fresadora de C.N.C.

Lección 31ª

En el presente capítulo, describiremos los distintos pasos para la construcción de la pequeña máquina mencionada.
En los distinto foros referentes a la construcción Personal de fresadoras de control numérico para trabajos amateur existen diversidad de prototipos, cada uno de ellos corresponde a los diversos factores con que cuenta el aficionado (medios técnicos, mecánicos, económicos, experiencia, etc.). Hay quien se ha construido la estructura de su “Maquinita” con materiales tan diferentes como: madera, tubos cuadrados de aluminio, con tubos de hierro, con perfiles extrusionados de aluminio, con placas macizas de aluminio.
Para realizar los movimientos de los ejes, lo consiguen con correas dentadas (cerradas o abiertas), con husillos de acero y tuercas de bronce, con husillos y tuercas de circulación a bolas, etc. Para las guías se han empleado varillas calibradas y casquillos de bronce, barras rectificadas con cojinetes de bronce sinterizado, varillas de distintos perfiles con ruedas acanaladas, y como no, guías y patines lineales estándar, con la precisión que corresponde a dichos medios de guiado.
El accionamiento de los movimientos se pueden realizar con motores paso-a-paso (comprados para el caso, o aprovechando los de impresoras fuera de uso), o bien con servomotores.
La parte electrónica, se realizan con tarjetas montadas o en kit, además de poder adquirir unas cajas completísimas, cuyo inconveniente es que su precio no esté al alcance de todas los bolsillos.
A partir de ahora, expondré el sistema, parámetros y particularidades de construcción del conjunto según la idea que particularmente me parece mas consecuente con mis aspiraciones.
Particularidades de la FRESADORA:


Recorridos de los ejes:
X	800 mm.
Y	400 mm.
Z	200 mm

A las medidas mencionadas, tenemos que agregar las distancias que ocuparan las correspondientes tuercas y soportes de cojinetes.
Mesa deslizante.

Montante estructural. Formado por un marco de tubos de hierro 80 x 40 de 3 mm. de espesor, soldados. Con dos perfiles de tubo 80 x 40 x1080 y dos de 80x 40 x 550 mm. formamos un rectángulo que será la base donde se montarán los patines de deslizamiento (montados sobre dos pletinas de hierro, una soldada y la segunda atornillada para poder ajustar la alineación de los patines) con los raíles X-X que lleva la mesa.
Sobre la mencionada bancada se fijaran dos soportes verticales de tubo de hierro de 80 x 40 mm, que soportarán dos tubos 40 x 40 mm, horizontales, que llevarán los rieles del eje Y-Y. Antes de soldar dichos perfiles, se deberán realizar los orificios que dejarán
paso a los tornillos tipo Allen de M-.4 ( para fijar los dos raíles Y-Y , el superior por su cara de arriba,y el inferior, por la cara de abajo) dichos tornillos, roscaran sobre una pletina de hierro 6 x 25 a la que se le abran mecanizado los correspondientes orificios roscados, y que se montarán en el interior de los tubos cuadrados
Para darle al conjunto más rigidez, se aplican dos cartelas de refuerzo, realizadas con chapa de hierro de 3 mm. uniendo los tubos horizontales con los verticales. Con el fin de centrar la explicación, y no perdernos, voy a insertar unos dibujos en los que para mayor claridad, no están todavía muchos de los componentes.

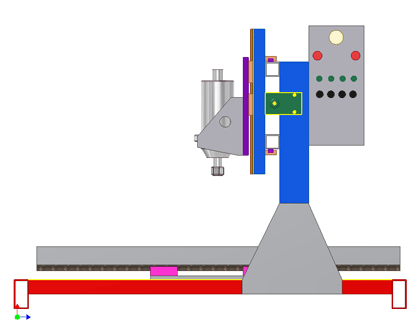

Y aquí tenemos las vistas de Alzado, Perfil y vista Superior.















































Debo de hacer hincapié en que en el eje X-X, la parte deslizante es la mesa, y no todo el puente soportando los conjuntos Y-Y , Z-Z , y el electromandrino.
























La Controladora está montada sobre los montantes verticales de tubo.
La cotroladora, consta de:

La caja con los pilotos: general	AMARILLO
Para electromandrino	ROJO
Para alimentación de los circuitos,	ROJO
Pilotos indicadores de fusibles	VERDE
Fusibles de cada servomotor	NEGRO

En el interior de dicha caja se encuentra el conjunto de control para accionar los cuatro servomotores en direccion y sentido y que está formado por:
Un transformador de corriente alterna de 220V. a 25 y 5 V.
Rectificador de corriente
Condensador electrolitico
Estabilizador de corriente a 25 V. c/c
Estabilizador de corriente a 5 V. c/c
4 actuadores gecko driver
Salida para puerto paralelo
Ventilador para refrigeración
Circuito de mando
Circuito de potencia
Para no cargar el contenido no se amplian los distintos trabajos de mecanizado.
Los interesados en cuestiones concretas, pueden solicitar la explicación correspondiente.







































































                         Servomotores con encoder empleados en la fresadora c.n.c.

Para ampliar conocimientos de los temas: Contactar on line
